6442G

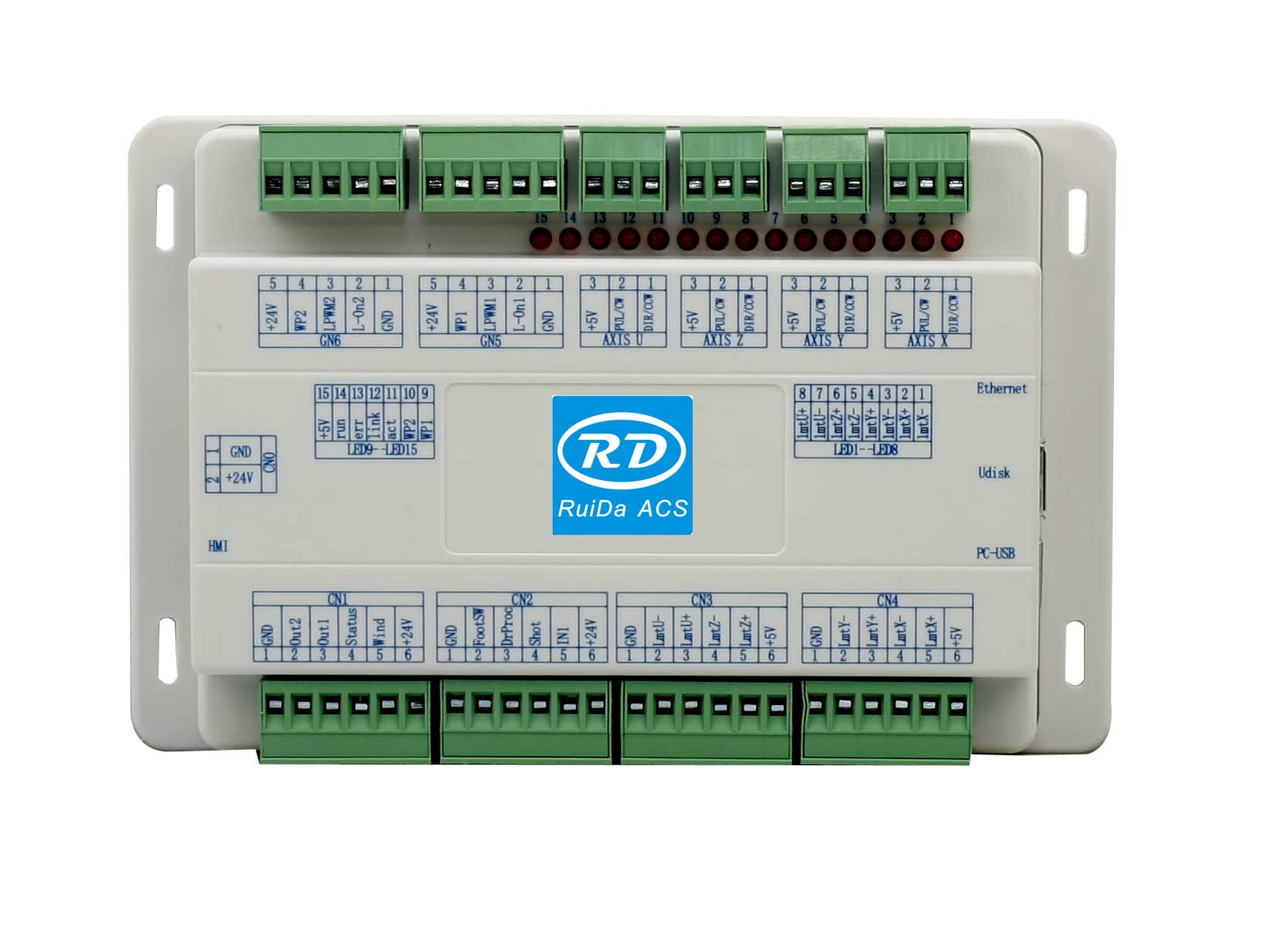

睿達激光雕刻切割控制系統RDC6442G

RDC644XG系統是睿達科技開發的最新一代激光雕刻/切割控制系統，該控制系統具有更好的硬件穩定性，具有更好的抗高壓、抗靜電干擾的特性?；?.5寸彩屏的人機操作系統具有更友好的操作界面及更強大的功能。該控制器包括更完善更優秀的運動控制功能，大容量文件存儲器，兼容性更強的雙路獨立可調的激光電源控制接口，兼容性更強的U盤驅動程序，多路通用/專用IO控制，與PC機通訊支持以太網通訊和USB通訊自動可選等。

技術參數

 數字激光控制信號

(1)  TTL電平輸出，50mA驅動能力

(2)  PWM頻率2K~50K可調

(3)  PWM占空比1%~99%可調

電機控制信號OC輸出，300mA驅動能力

電機控制脈沖頻率最大500KHZ

USB最大傳輸速率12M，最長距離5米

直線/圓弧/B樣條插補精度+/-0.5脈沖

4路通用光電隔離OC門輸出，最大500mA驅動能力（帶續流保護）

4路通用光電隔離輸入，兼容5V/12V/24V邏輯電平

功能描述

睿達RDC644XG控制器最顯著特點：

1、 以太網（10/100M）和USB2.0傳輸，控制器自動查詢通訊模式；

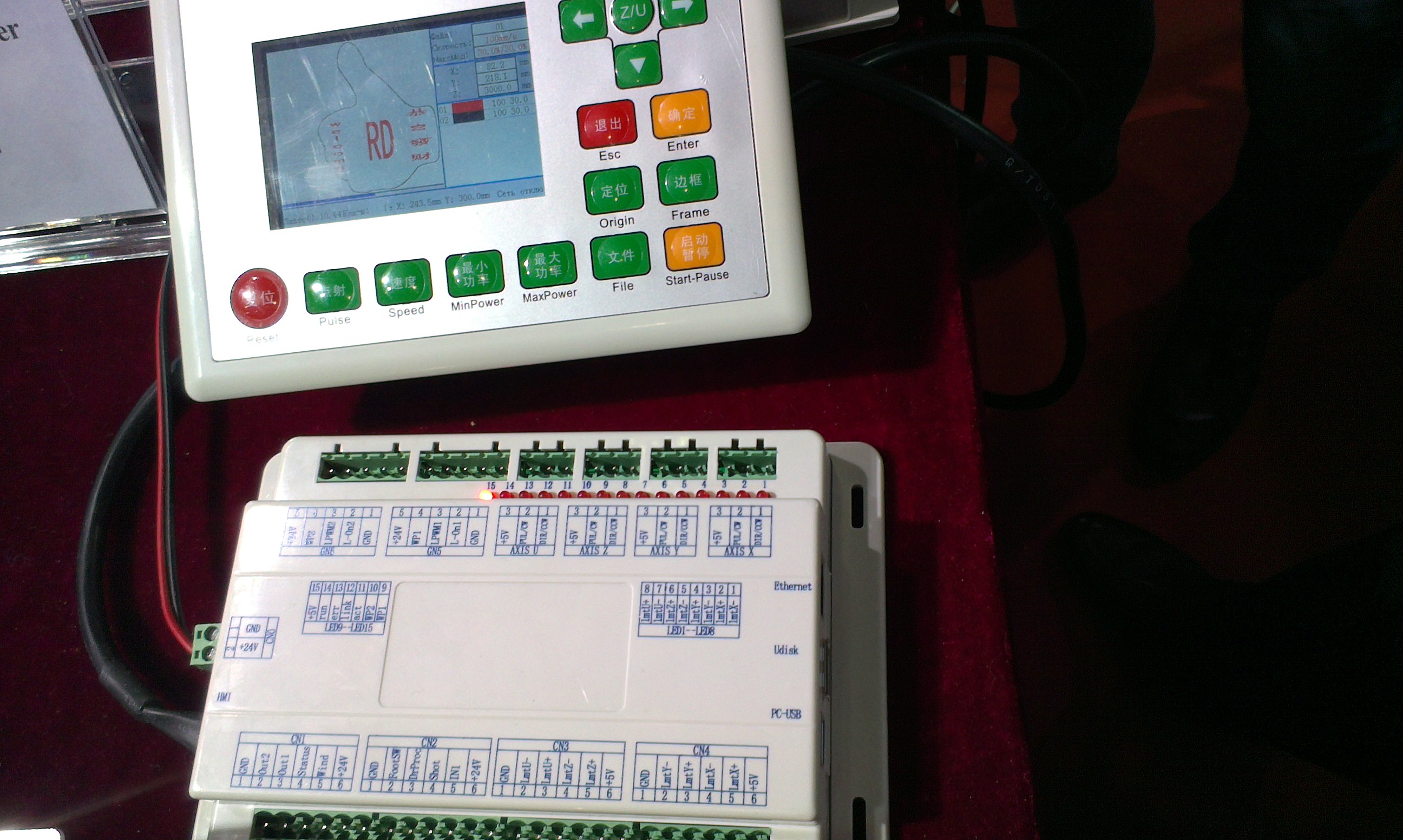

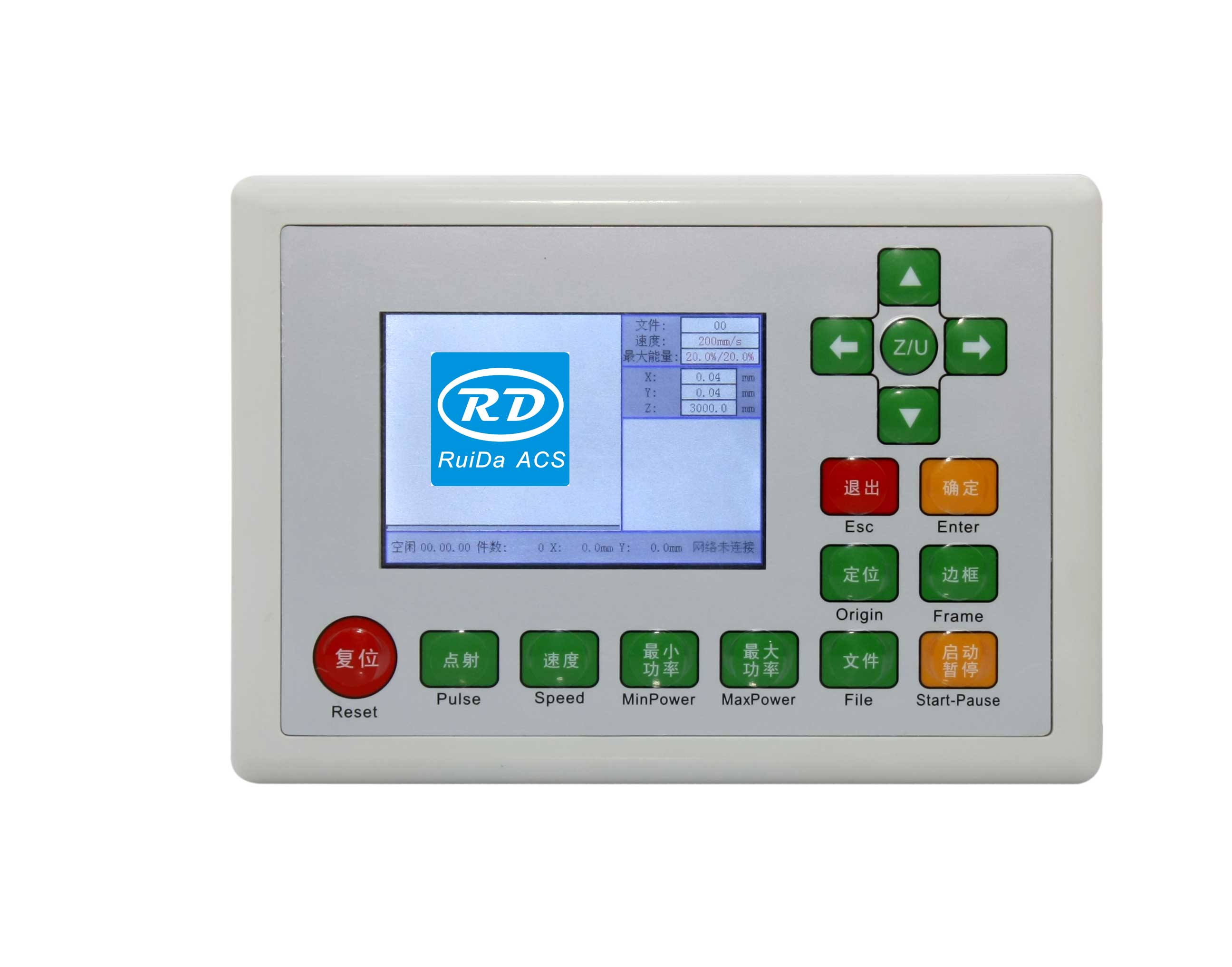

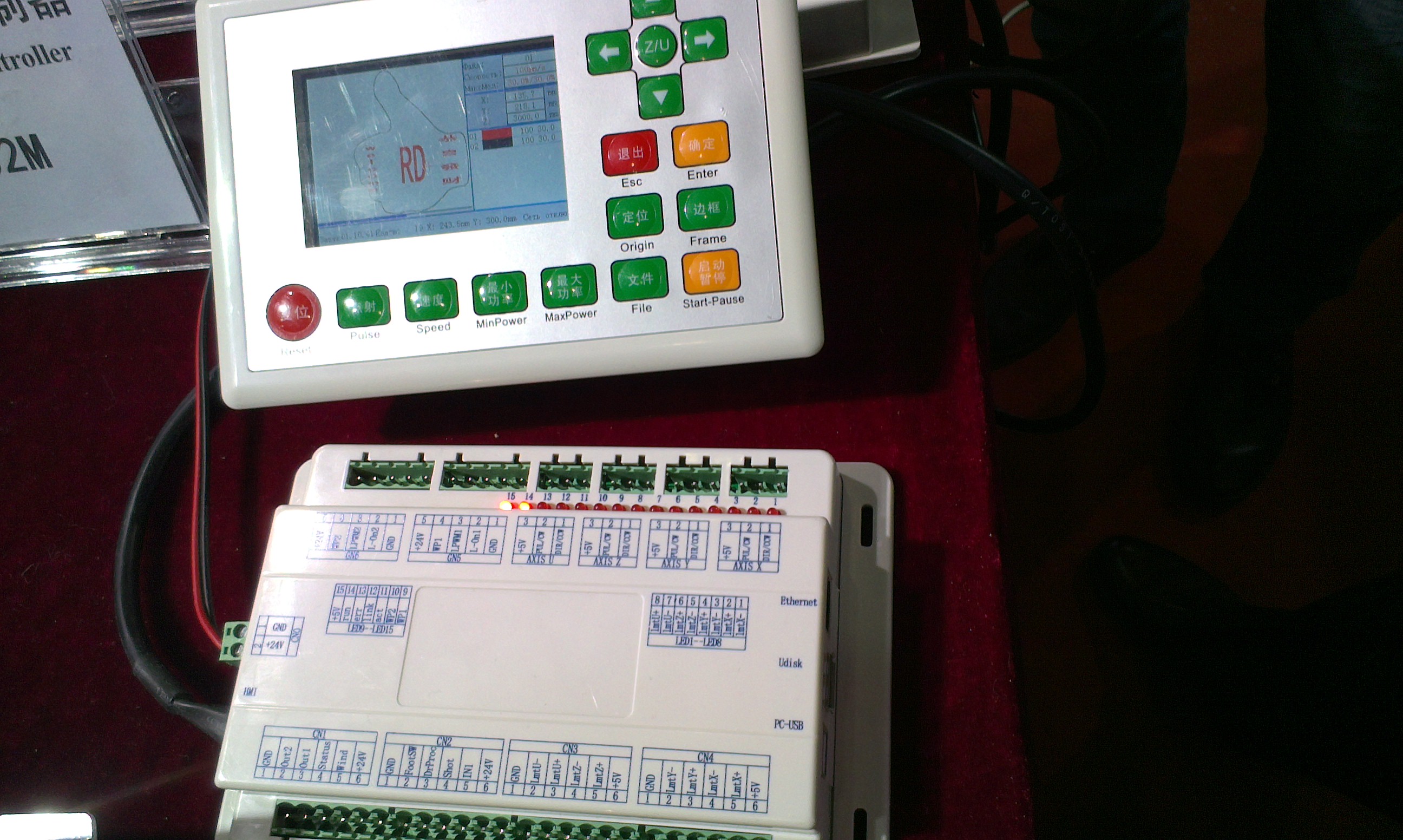

2、 真彩TFT屏，能在面板上顯示真彩的加工圖形，同時能在面板上準確獲知激光頭加工的坐標位置；

3、 狀態欄可指示當前文件的邊框大小，網絡連接狀態等；

4、 能在面板上預覽內存中保存的文件圖形，其刷屏速度，國內廠商無人能及；

5、 動態顯示加工軌跡和坐標點；

6、 動態顯示整幅圖形的加工進度條；

7、 能在操作面板上直接修改每個圖層的加工參數（如：速度、功率等），同時能把修改后的圖層參數自動保存下來，以備后續使用（此功能其他廠商無法實現。）；

8、 支持?jǐn)嚯娎m(xù)雕、工時預覽（精確到毫秒級，工時預覽值和實際工作所耗時間完全一致，此功能其他廠商無法實現。）。

9、 支持送料、升降、旋轉雕刻、左右推板等功能。

10、 RDC644XG系統是睿達科技開發的最新一代激光雕刻/切割控制系統，該控制系統具有更好的硬件穩定性，具有更好的抗高壓、抗靜電干擾的特性。

11、 該控制器使用更完善、更優化的運動控制算法，其加工速度和效率是之前系統無法匹及的。

產品規格

RDC644XG

6：控制器第六代產品

4：控制器版本號

4：4軸卡

X：顯示器類型（1：TTF字符屏；2：3.5寸彩屏；3：5.7寸彩屏；4：7寸觸摸屏。）

G：標準功能

應用領域

激光切割（雙頭自動排版加邊角料功能、支持逐行送料）

激光雕刻

激光焊接
