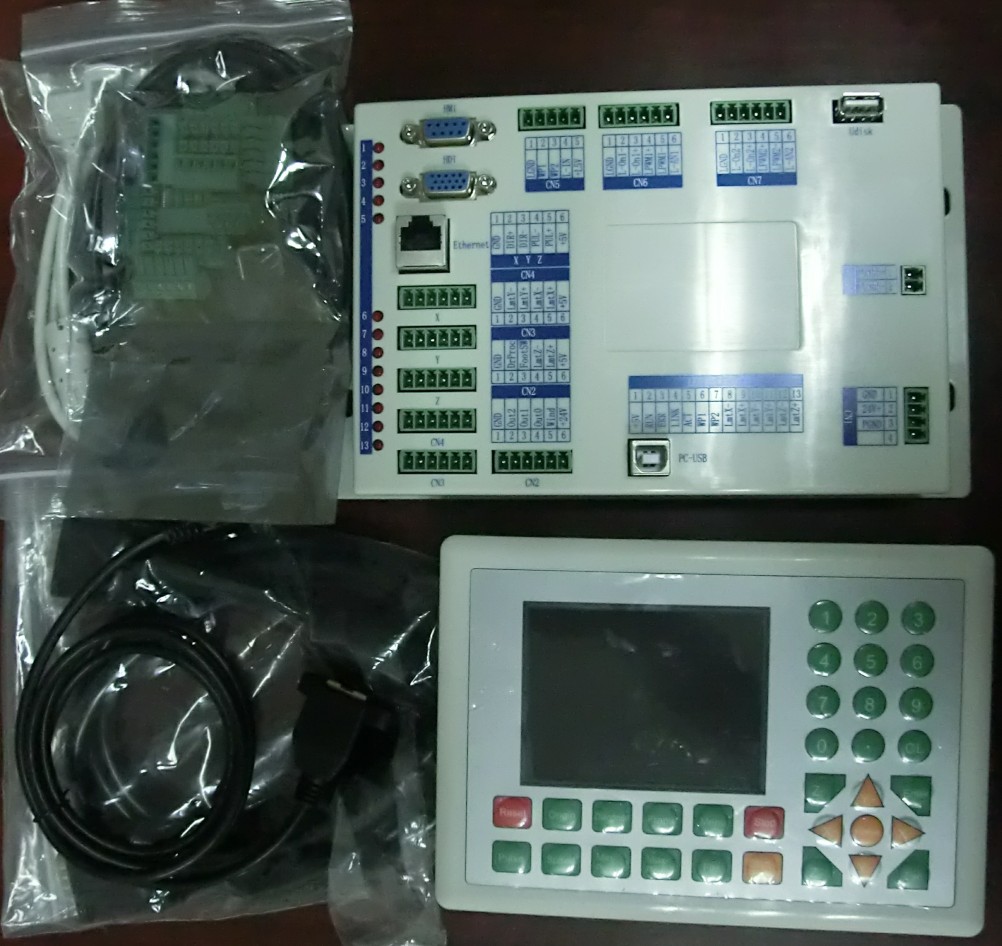

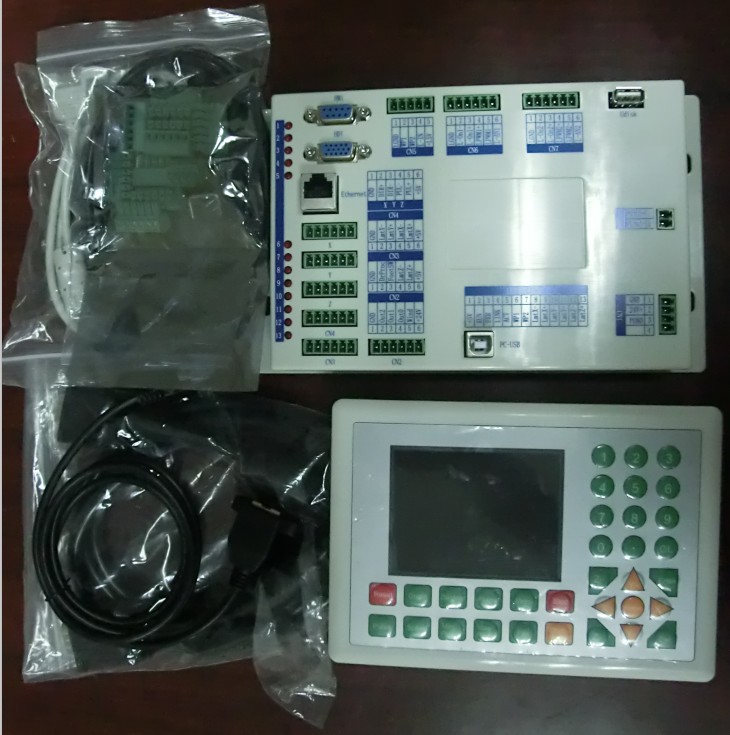

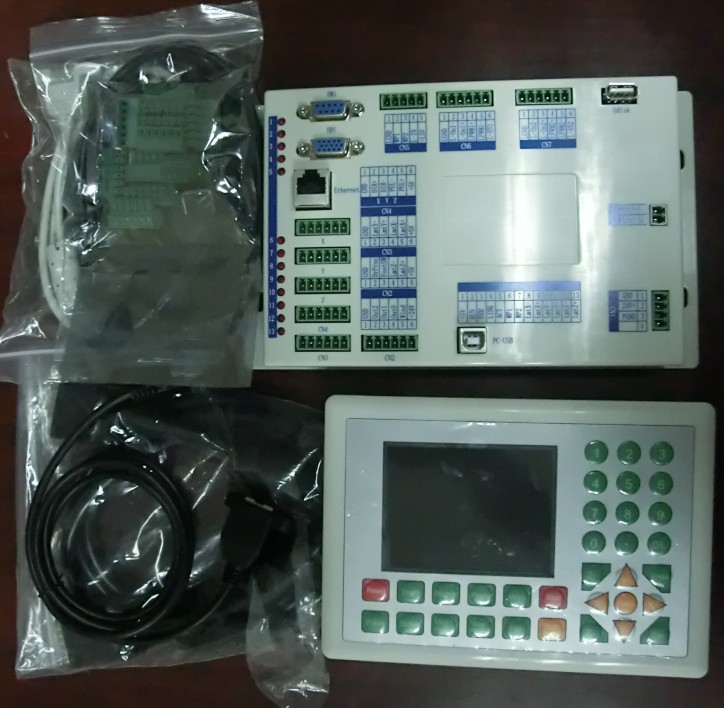

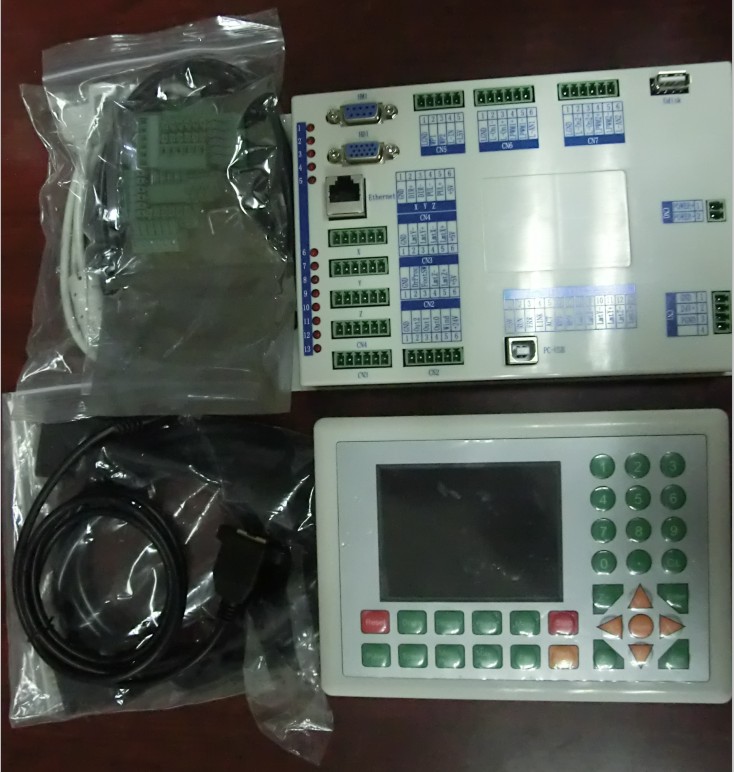

RDC6332G控制卡是睿達科技2012年4月隆重推出的第六代雕刻/切割控制系統通用硬件平臺。3.5寸320*240像素32位真彩TFT屏；以太網接口和USB接口；集成RDC633XG通用平臺所以硬件特性；高達2MHZ高速數據傳輸；圖形化顯示；動態顯示軌跡加工進程和坐標點；靜態預覽內存文件；直接修改圖層參數及其它參數；支持鼠標操作。

RDC6332G系統是睿達科技開發的最新一代激光雕刻/切割控制系統，該控制系統具有更好的硬件穩定性，具有更好的抗高壓、抗靜電干擾的特性?；?/span>LINUX的人機操作系統具有更友好的操作界面及更強大的功能。該控制器包括更完善更優秀的運動控制功能，大容量文件存儲器，雙路獨立可調的數字/模擬激光電源控制接口，兼容性更強的U盤驅動程序，多路通用/專用IO控制，集成專用時間系統支持硬件加密算法，與PC機通訊支持以太網通訊和USB通訊可選等。

技術參數

 數字激光控制信號

(1)  差分輸出，TTL電平，20mA驅動能力

(2)  PWM頻率2.5K~100K可調

(3)  PWM占空比2%~98%可調

模擬激光控制信號0~5V自動跟隨調節

電機控制信號差分輸出，TTL電平，20mA驅動能力

電機控制脈沖頻率最大500KHZ

USB最大傳輸速率12M，最長距離5米

直線/圓弧/B樣條插補精度+/-0.5脈沖

4路通用光電隔離OC門輸出，最大600mA驅動能力

4路通用光電隔離輸入，TTL電平

功能描述

睿達RDC6332G控制器最顯著特點：

1、 以太網（10/100M）和USB2.0傳輸（傳輸速度是RDLC320－A產品的3倍以上。）；

2、 真彩TFT屏，能在面板上顯示真彩的加工圖形，同時能在面板上準確獲知激光頭加工的座標位置；

3、 能在面板上預覽內存中保存的文件圖形，其刷屏速度，國內廠商無人能及；

4、 動態顯示軌跡加工進程和坐標點；

5、 能在操作面板上直接修改每個圖層的加工參數（如：速度、功率等），同時能把修改后的圖層參數自動保存下來，以備后續使用（此功能其他廠商無法實現。）；

6、 強大的鼠標操作支持。（能在我們的操作面板直接用鼠標進行操作，此功能其他廠商無法實現，同時這項功能國外客戶非常喜歡。）；

7、 支持斷電續雕、工時預覽（精確到毫秒級，工時預覽值和實際工作所耗時間完全一致，此功能其他廠商無法實現。）。

8、 支持送料、升降、旋轉雕刻、左右推板等功能。

9、 RDC6332G系統是睿達科技開發的最新一代激光雕刻/切割控制系統，該控制系統具有更好的硬件穩定性，具有更好的抗高壓、抗靜電干擾的特性。

10、 基于LINUX平臺開發的人機操作系統，具有更友好的操作界面及更強大的功能。

11、 該控制器使用更完善、更優化的運動控制算法，其加工速度和效率是之前系統無法匹及的。

產品規格

應用領域

  激光雕刻

激光切割

激光焊接
