1

輸入電壓范圍

AC185V~AC250V

60W激光管，輸出電流為26mA;

AC200V~AC250V

80W激光管，輸出電流為26mA

2

輸入頻率范圍

47Hz~100Hz

80W激光管，輸出電流為26mA

3

最大輸出電流

26mA±1mA

AC220V/50 Hz80W激光管

4

工作溫度及濕度

工作溫度（-10~40）℃ ，相對濕度：≤90%

5

儲存溫度及濕度

-25℃~65℃，10%~95%RH(無結露)

6

輸入接口

輸入為標準兩相三芯品字插座

輸出接口

高壓正極輸出為一伸出機殼14cm帶有高壓接頭的紅線，負極為接線柱

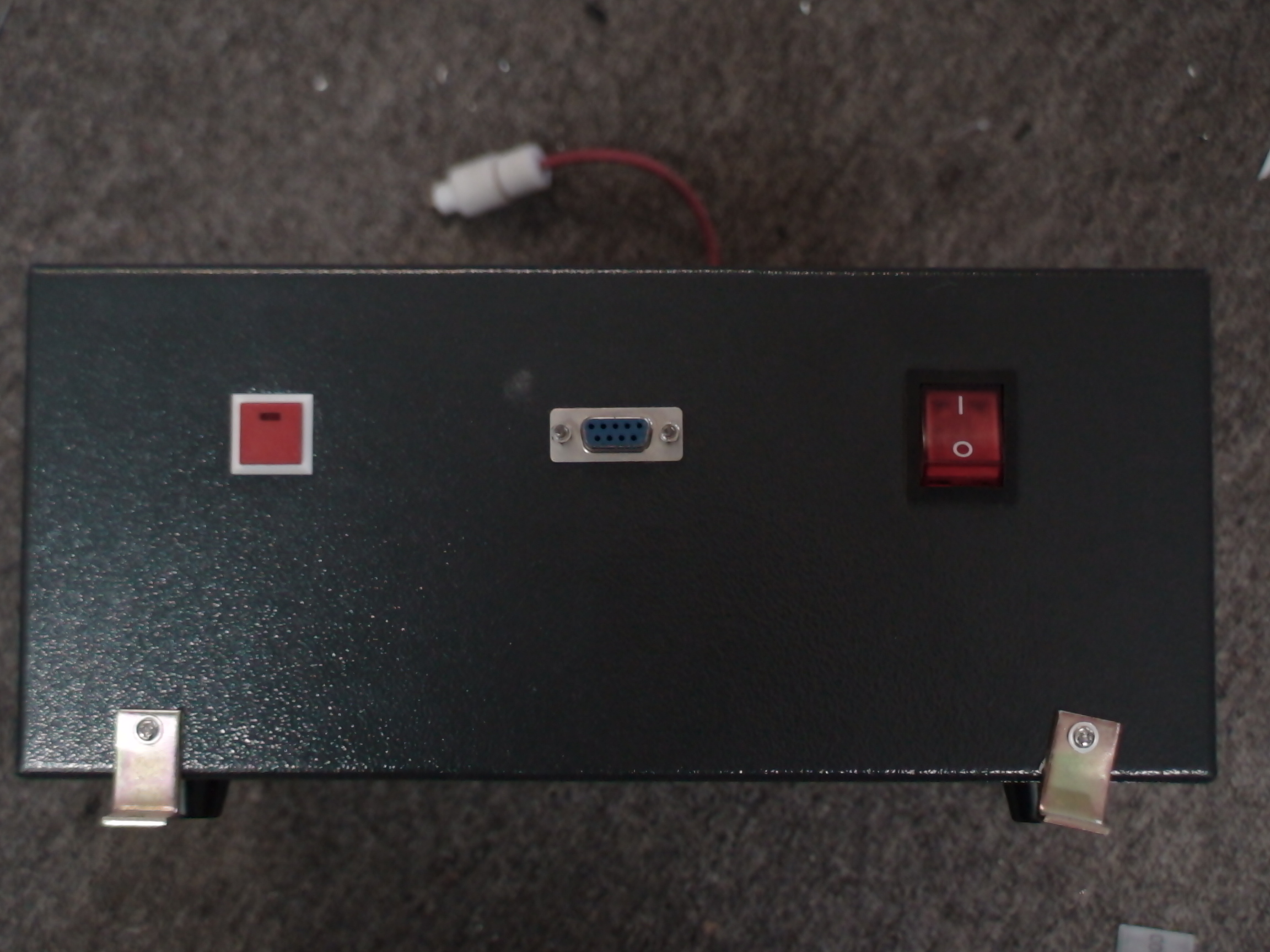

控制接口

DB9標準接口

管腳定義：1,7---空腳，2---WP，3---5V，4---IN，5---G，6---TL，8---12V，9---TH

7

外型尺寸

L×W×H=284×197×97 (mm)

8

冷卻形式

強制風冷

 輸入（Input)

 輸入電壓（Input Voltage)

 220V或110V（訂貨時應特別說明）

 交流頻率（AC Frequency）

 47—440Hz

 最大輸入功率（Max Input Power)

 650W

 最大輸入電流（Max Input Current)

 8A

 輸出(Output)

 最大輸出電壓（Max Output Voltage)

 DC 40KV

 最大輸出電流（Max Output Current)

 DC 35mA

 效率（Efficiency)

 ≥90%（滿載時）

  平均無故障時間（MTBF)

 ≤10000小時

  響應速度（Response Speed)

 ≤1mS（從開關信號給出到輸出電流上升到設定電流90%的時間。)

  耐壓（Withstand Voltage)

 輸入-輸出，輸入-機殼：AC1500W 10mA 60S;輸出負極和機殼相連

  重量（Weight)

 3.0Kg

  使用環境（Environment)

 工作溫度（—10~40）℃

  冷卻形式（Cooling)

 強制風冷

  外形尺寸（Dimension)

 L*W*H=280*173*97(mm)

  機殼顏色（Colour)

黑色
